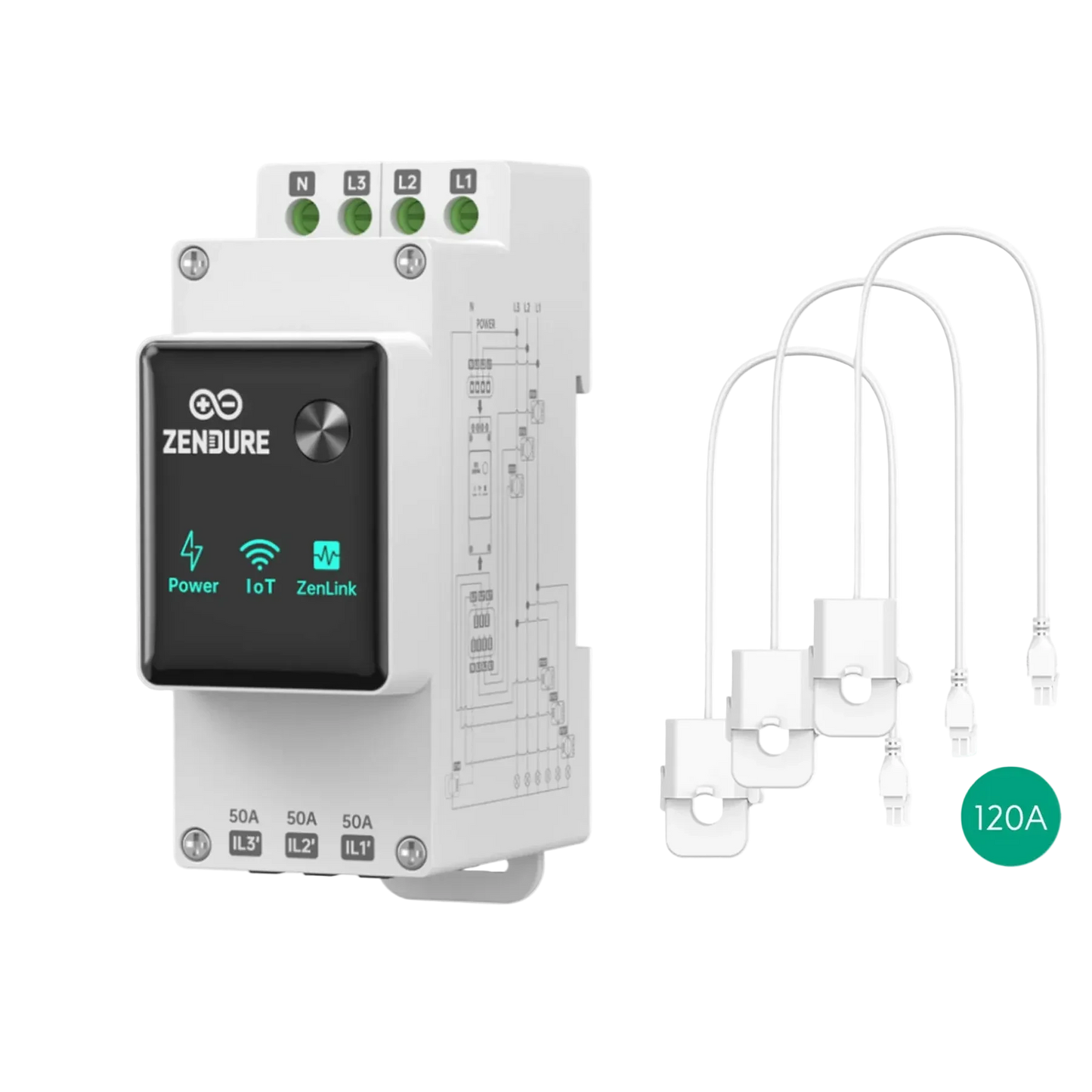

Zendure Smart 3CT-meter | 1-fase en 3-fase

Realtime inzicht in energie voor slimmer Zendure-energiemanagement

De Zendure Smart Meter 3CT met drie 120A-CT-klemmen meet de energiestromen in de groepenkast en maakt het huishoudelijke verbruik en de import van of teruglevering aan het elektriciteitsnet zichtbaar in de Zendure-app. De meter voorziet compatibele Zendure-energieopslagsystemen van actuele meetgegevens, zodat deze slimmer kunnen reageren op veranderingen in de energievraag. Zo kun je meer van je zelf opgewekte zonne-energie benutten en onnodige teruglevering of netafname beperken.

De Smart Meter 3CT is geschikt voor zowel 1-fase- als 3-fase-installaties en wordt op een DIN-rail in de groepenkast gemonteerd. De meegeleverde deelbare stroomtransformatoren worden om de fasegeleiders geplaatst, zodat de stroom kan worden gemeten zonder de hoofdgeleiders door te knippen. De spanningsaansluitingen leveren de fasereferentie en voeden de meter; via wifi en Bluetooth communiceert het apparaat met het Zendure-ecosysteem.

Belangrijkste voordelen

• Energiemeting voor de gehele woning: bekijk het actuele huishoudelijke verbruik en de richting van de energiestroom.
• Slimmere aansturing van de thuisbatterij: levert compatibele Zendure-systemen de gegevens die nodig zijn om laden en ontladen af te stemmen op de werkelijke energievraag.
• Geschikt voor 1-fase en 3-fase: één meter is te configureren voor gangbare Europese 1-fase- en 3-fase-elektrische installaties.
• Drie 120A-CT-klemmen inbegrepen: meet maximaal drie hoofd-fasegeleiders, bij een 3-fase-installatie met één klem per fase.
• Niet-invasieve stroommeting: de deelbare klemmen sluiten om de geleider en worden niet in het hoofdstroompad opgenomen.
• Montage op DIN-rail: compact ontworpen voor permanente montage in een geschikte groepenkast binnenshuis.
• Integratie met de Zendure-app: controleer actuele meetwaarden, apparaatstatus en energiestromen via je telefoon.
• Draadloze verbinding: 2,4GHz-wifi voor netwerkcommunicatie en Bluetooth voor de ingebruikname.

Hoe werkt de Smart Meter 3CT?

Elke CT-klem meet de wisselstroom door één fasegeleider. De Smart Meter combineert deze stroommeting met de bijbehorende fasespanning om de richting en het niveau van de energiestroom te bepalen. Vervolgens worden de meetgegevens gedeeld met de Zendure-app en compatibele apparaten binnen het Zendure Home Energy Management System (HEMS).

Als onderdeel van een compatibele Zendure-opslaginstallatie maakt de meter vraaggestuurd energiebeheer mogelijk. Stijgt het verbruik in huis, dan kan het systeem de gemeten waarden gebruiken om het batterijvermogen aan te passen. Is er een overschot aan zonne-energie, dan kan compatibele apparatuur deze informatie gebruiken om het laden te optimaliseren. Welke functies en regelmogelijkheden beschikbaar zijn, hangt af van de aangesloten Zendure-producten, firmware, appinstellingen en systeemconfiguratie.

Gebruik bij 1-fase en 3-fase

Bij een 1-fase-installatie sluit en configureert de installateur de toepasselijke fase-ingang en CT-klem volgens de actuele Zendure-handleiding. Bij een 3-fase-installatie worden de drie meegeleverde 120A-klemmen geplaatst op L1, L2 en L3. Iedere spanningsingang moet overeenkomen met de CT-klem van dezelfde fase. Correcte fasekoppeling en de juiste richting van de klemmen zijn essentieel voor juiste positieve en negatieve vermogenswaarden.

De richtingspijl op elke klem moet overeenkomen met het installatieschema. Omgekeerde klemmen, verwisselde fasen of aansluiting op de verkeerde CT-ingang kunnen negatieve of onjuiste meetwaarden veroorzaken. Bij de ingebruikname moet daarom iedere fase afzonderlijk in de Zendure-app worden gecontroleerd.

Typische toepassingen

• Het totale elektriciteitsverbruik van de woning meten
• Netafname en teruglevering monitoren
• Het eigen verbruik optimaliseren met een compatibel Zendure-batterijsysteem
• Geautomatiseerde laad- en ontlaadbeslissingen binnen Zendure HEMS verbeteren
• Eén centraal meetpunt gebruiken in plaats van uitsluitend afzonderlijke slimme stekkers
• 1-fase- of 3-fase-huisaansluitingen bewaken

Inhoud van de verpakking

• 1 × Zendure Smart Meter 3CT
• 3 × 120A-stroomtransformator
• Productdocumentatie

Installatiebedrading, beveiligingscomponenten, gereedschap en overige montagematerialen zijn niet inbegrepen, tenzij elders op deze productpagina uitdrukkelijk anders staat vermeld.

Professionele installatie is verplicht

Belangrijk: dit product mag uitsluitend worden gemonteerd, aangesloten en in bedrijf gesteld door een gekwalificeerde elektrotechnisch installateur of erkende elektricien. De installatie vindt plaats in de groepenkast en omvat aansluitingen op de netspanning. Onjuiste montage kan leiden tot elektrische schokken, brand, schade aan apparatuur, foutieve meetwaarden of een onveilige werking.

De installateur moet de elektrische installatie spanningsloos maken, de afwezigheid van spanning controleren, alle toepasselijke nationale en lokale elektrotechnische voorschriften volgen, geschikte persoonlijke bescherming en overstroombeveiliging gebruiken, de meest recente Zendure-installatiehandleiding naleven, geleiders en fasen met geschikte meetapparatuur identificeren en de correcte werking controleren voordat de groepenkast wordt gesloten. Monteer of gebruik de meter niet buitenshuis, in vochtige omstandigheden of in een omgeving met brandbare of explosieve gassen.

Dit product is niet bedoeld voor doe-het-zelfmontage. Twijfel je of jouw groepenkast, netwerkverbinding of Zendure-apparatuur geschikt is? Laat een installateur de compatibiliteit dan vóór bestelling of montage beoordelen.

Configuratie en ingebruikname

1. Laat de Smart Meter en de CT-klemmen door een gekwalificeerde professional in de groepenkast installeren.
2. Schakel de installatie pas in nadat de installateur alle veiligheids- en bedradingscontroles heeft uitgevoerd.
3. Open de Zendure-app en voeg de Smart Meter 3CT als nieuw apparaat toe.
4. Verbind de meter met een stabiel 2,4GHz-wifinetwerk en voltooi de configuratie in de app.
5. Controleer de actuele waarden van iedere aangesloten fase en verifieer of netafname, teruglevering en verbruiksrichting correct worden weergegeven.
6. Koppel of configureer de compatibele Zendure-energieopslagapparatuur voor de gewenste energiemanagementmodus.

Goed om te weten vóór bestelling

• Controleer of er voldoende DIN-railruimte en veilige werkruimte in de groepenkast beschikbaar is.
• Laat de installateur bevestigen dat de 120A-CT-klemmen geschikt zijn voor de diameter van de geleiders en de maximaal te verwachten stroom.
• Bij de groepenkast moet een betrouwbaar 2,4GHz-wifisignaal beschikbaar zijn.
• Compatibiliteit en beschikbare slimme regelfuncties zijn afhankelijk van de aangesloten Zendure-apparaten, firmware en regionale appfuncties.
• Gebruik altijd de nieuwste Zendure-documentatie die bij het product wordt geleverd of door Zendure beschikbaar wordt gesteld.

Kort samengevat: de Zendure Smart Meter 3CT voegt centrale meetgegevens over energiestromen toe aan een compatibele Zendure-installatie. Zo krijg je beter inzicht en kan de thuisbatterij slimmer reageren in zowel 1-fase- als 3-fasewoningen—mits het product professioneel wordt geïnstalleerd en correct in bedrijf wordt gesteld.
